自恢復保險絲應用之物聯網傳感器

       物聯網傳感器是現代通訊的新產品，其通訊距離有遠的也有較近的，屬于通訊方式多為RS485方式，這種通訊方式的電壓較低、電流較小、線路較長可達到2KM，這樣的線路很容易遭到雷擊而燒壞。實際應用中，RS485接口電路很容易被損壞，因物聯網傳感器系統本身就是一個復雜的系統，物聯網傳感器產品一般是專業廠家生產，其配套的各種配件都是有不同的廠家設計生產，其電氣連接與匹配是設計工程師的主要問題，因系統復雜，產生的電磁環境也非常復雜，稍有不慎，就會產生接線電源線與數據線接錯、電源線接反、數據線短路等問題。

       這些問題最終表現在燒壞RS485數據接口電路、或電梯控制器整個DSP系統損壞。同時，因復雜的電磁環境，使電路常常感應到空間的打火高壓、ESD高壓等損壞控制器的RS485電路或DSP系統。還有較長的連接線纜很容易受到雷電入侵或感應瞬時高壓對RS485接口電路及控制器DSP系統的損壞等等。要處理好上述問題，必須對RS485接口設計可靠保護電路，包括過流保護、過壓保護。

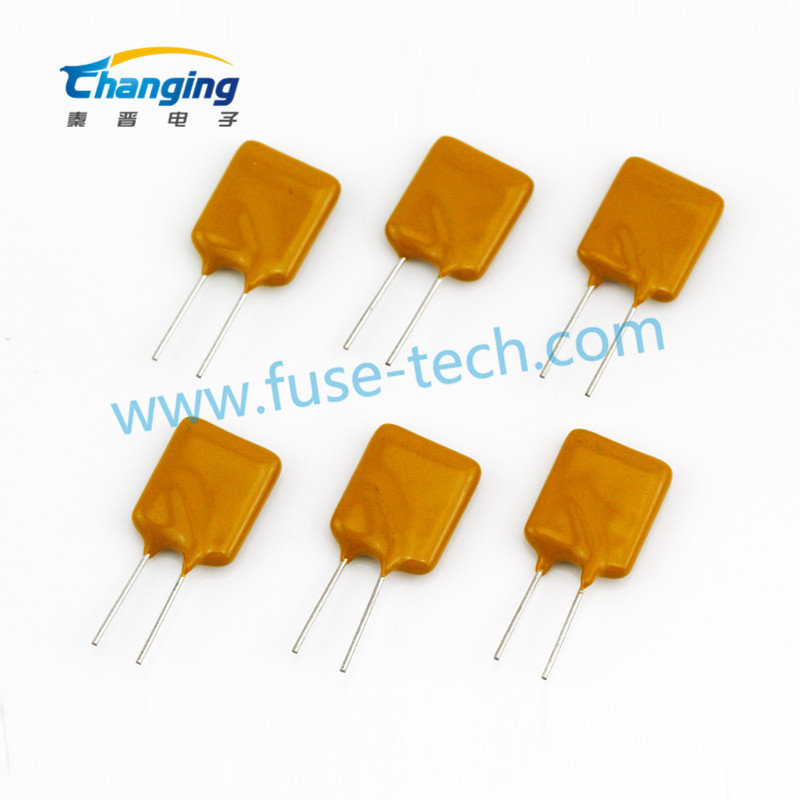

       使用PolySwitch PPTC自恢復保險絲（正溫度系數熱敏電阻）器件是一個高性價比的防護方案，在短路故障狀態下，PPTC自恢復保險絲器件能夠快速的動作從低阻態轉為高阻態，從而限制電流保護RS485接口與設備。對于過壓保護，我們可以使用TVS管(硅基 ESD 保護器件)，TVS管鉗位電壓低、ESD 抵抗能量高、封裝尺寸小，是RS485接口靜電防護、過壓保護的理想選擇。
