自恢復保險絲應用之自動擦鞋機

    自動擦鞋機又叫電動擦鞋機，是現代家庭以及酒店、工廠、企事業單位廣泛應用的小設備，主要是在人們進出門時做自動檫鞋工作。由控制電路和機械傳動部分組成。其中機械傳動部分由小電機驅動帶毛刷的滾輪轉動，達到檫鞋目的，其核心是小電機。在這套傳動系統機構中，小電機很容易出現因機械缺少潤滑油、軸承磨損礦位、生銹、灰塵、以及人申腳的力量不同等問題而過載或賭轉，輕則燒壞電機、重則燒壞電機和電線、乃至于釀成火災事故。所以必須對電機設計過載保護、賭轉保護電路，以確保運行安全。

    傳統設計多應用雙金屬溫控器做電機的過溫度保護，因電機在過載或賭轉后，電流非常大，使其溫度迅速升高，雙金屬溫控器感測高溫時斷開電路。但雙金屬溫控器在斷開電路后不會保持?jǐn)嚅_狀態，電路斷開后沒有電流，電機溫度逐漸下降，溫控器會再次接通已賭轉的電機，電機會循環啟動、繼續發熱時溫控器再次保護，這樣循環動作。如果使用者在電機賭轉后清理異物或做檢查時電機突然運轉，則會造成人身傷害等事故。

    雙金屬溫控器只是針對溫度，不針對電流，電機賭轉后的大電流反復出現，還會燒壞其控制電路，而且現在有應用鋁線或銅包鋁線繞制電機，這樣的電機溫升更快，可能溫控器還沒有斷開，電機的線圈已被燒壞，為此，我們建議應用PolySwitch PPTC（又稱自恢復保險絲）來做電機的過載保護和堵轉保護，就不會存在電機反復啟動而釀成惡果或災難，因自恢復保險絲能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。使用自恢復保險絲PPTC器件做電機的堵轉保護和過溫保護，是一個高性價比的防護方案，PPTC在短路、過流、過溫、電機堵轉等故障狀態下，PPTC器件在大電流和高溫升雙重作用下，能夠比雙金屬溫控器更快速的動作從低阻態突變?yōu)楦咦钁B(tài)，能及時限制電機的電流而保護電機及設備系統。并一直保持這種保護狀態，只有在斷電后自恢復保險絲才會由高阻狀態恢復為低阻狀態。不斷電PPTC是不會恢復的，這可有效避免上述自動擦鞋機可能出現的和潛在的各種問題和安全隱患。

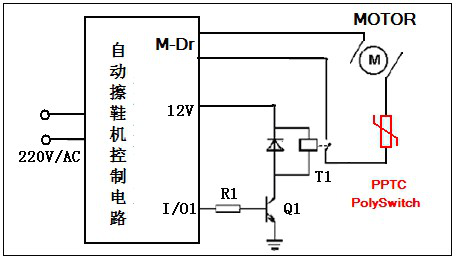

    具體應用如下圖所示：
