一次性貼片保險絲在逆變器上的應用

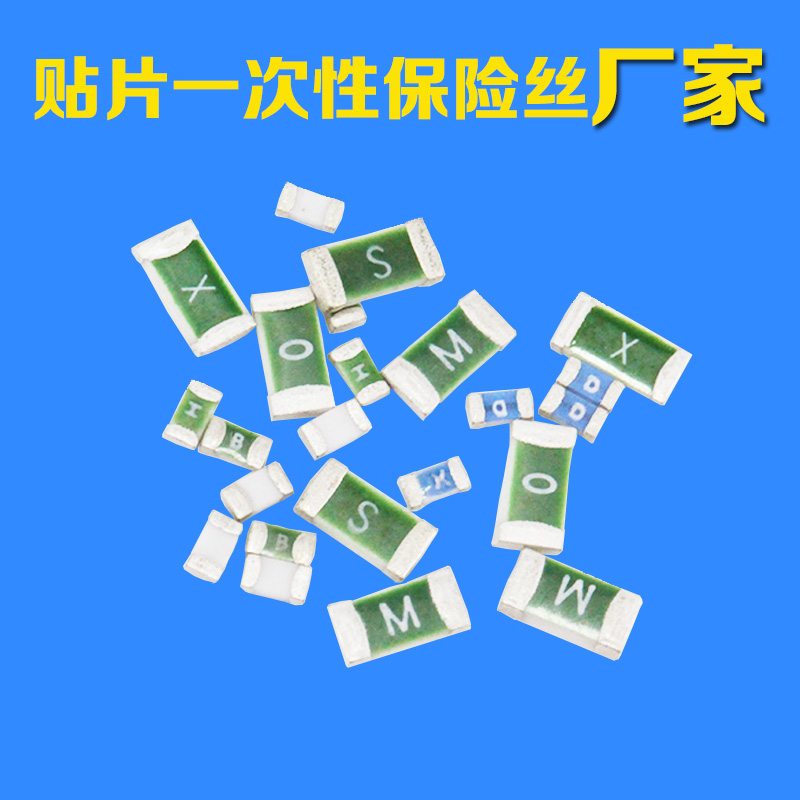

    一次性貼片保險絲分有快斷型貼片保險絲跟慢斷型貼片保險絲，由于體積很小，廣泛被運用于設計緊湊的線路板中，JDTFUSE品牌一次性貼片保險絲有JFC0402F/T，JFC0456F/T，JFC0603F/T，JFC1206F/T，JFC2410F/T這幾個常用的系列，工程師在進行一次性保險絲選型時，有時候拿不準應該用一次性快斷保險絲還是慢斷保險絲，JDTFUSE品牌一次性貼片保險絲主要應用于：鋰電池、液晶彩電、車載充電器、逆變器、液晶顯示器、GPS車載定位導航系統、車載DVD、便攜式DVD、手機、對講機等產品中。下面我們主要來了解一次性貼片保險絲在逆變器上的應用。

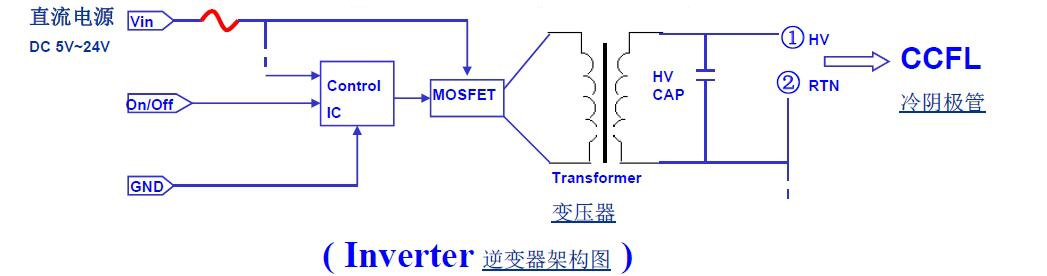

    逆變器屬于直流變交流的電源產品，通常市面上會有直流電源+逆變器二合一的產品，那么這一類產品主要可以選用集電通品牌一次性貼片保險絲的JFC1206FS和JFC1206TS這兩個系列的保險絲，下面是是逆變器的架構圖：
      逆變器一般主要應用于：筆記本電腦、液晶顯示器、液晶電視、數碼相、掃描儀等電子產品中。

    JFC1206FS和JFC1206TS這兩個系列的貼片保險絲封裝尺寸一樣，長度為3.2±0.2mm，寬度為1.6±0.2mm，厚度為0.6±0.2mm。下面我們分別來了解兩個系列的詳細參數：
    JFC1206FS系列為快熔斷型保險絲，電流范圍為0.25A~40A，額定電壓有24V、32V、63V、72V，分段能力為：50A@72VDC，50A@63VDC，150A@32VDC，200@32VDC，200V@24VDC，300A@24VDC。該系列的電氣特性為：當通過保險絲的電流值為額定電流的1倍時，保險絲至少能維持4個小時不熔斷；當通過保險絲的電流為額定電流的2.5倍時，0.25A~5A的保險絲會在5秒內熔斷；當通過保險絲的電流為額定電流的3.5倍時，6A~40A的保險絲會在5秒內熔斷。整個系列保險絲對電路故障電流做出的反應是很快的，能夠有效的對線路板進行過流保護。

    而另一個系列JFC1206TS系列則為慢熔斷型保險絲，也叫延遲保險絲電流范圍為0.25A~40A，額定電壓有24V、32V、63V、72V，分段能力為：50A@72VDC，50A@63VDC，150A@32VDC，200@32VDC，200V@24VDC，300A@24VDC。該系列的電氣特性為：當通過保險絲的電流值為額定電流的1倍時，保險絲至少能維持4個小時不熔斷；當通過保險絲的電流為額定電流的2倍時，0.75A~3A的保險絲會在1~60秒內熔斷；當通過保險絲的電流為額定電流的2.5倍時，0.75A~5A的保險絲會在5秒內熔斷。當通過保險絲的電流為額定電流的3倍時，0.75A~5A的保險絲會在0.1~3秒內熔斷。當通過保險絲的電流為額定電流的3.5倍時，7A~30A的保險絲會在5秒內熔斷。當通過保險絲的電流為額定電流的10倍時，0.75A~5A的保險絲會在0.2~20毫秒內熔斷，7A~30A的保險絲會在0.2~10毫秒內熔斷.整個系列保險絲對電路故障電流不會迅速做出反應，能夠適當的對電流不穩定的電路進行過流保護。

    JFC1206FS和JFC1206TS這兩個系列的貼片保險絲包裝方式均為卷盤包裝，包裝數量為3000pcs/reel，用的是8mm寬度，178mm長度的卷盤包裝的。兩個系列焊接建議均可采用波峰焊跟手工焊，波峰焊溫度建議為260℃，時間不超過10秒；手工焊接的時間溫度建議為260℃，時間不超過30秒。
